PON交換機一體化高效生產測試方案

• 系統構成：1臺誤碼儀+1臺綜測儀+1臺消光比儀+1臺眼圖儀/CDR（可選）；

• 測試能力：支持16個DUT測試（8測8待）；

• 測試效率：UPH＞300（依賴于人工操作效率、啟動時間、測試項目數量等）；

• 支持EPON/GPON/XGPON/XGSPON。

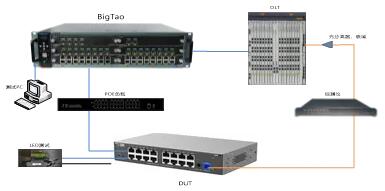

2、功率檢查+流量+POE供電+LED測試拓?fù)湟唬≒ON網接入）：

• 需要OLT來注冊；

• 光口與網口之間流量測試；

• 支持10M/100M/1000M/2.5G/5G/10G/100G/400G等多種速率；

• TXDDMI/RXDDI上報檢查，TX實際功率值檢查，RX功率多點檢查。

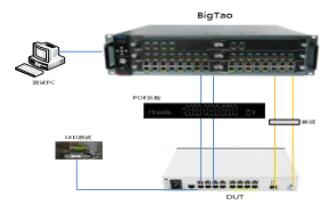

3、流量+POE供電+LED測試拓?fù)涠�（以太網接入）：

• 光口與儀器的光口連接，中間可串接一個衰減保證光口能連接；

• 光口與網口之間流量測試；

• 支持10M/100M/1000M/2.5G/5G/10G/100G/400G等多種速率。

• 提供全套測試設備。

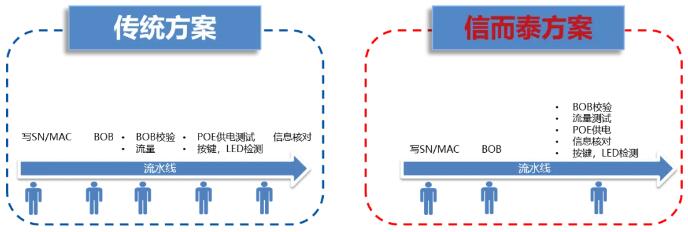

• 減少人力成本：2人。

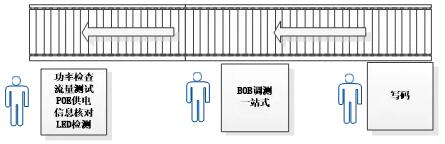

• 提高測試效率： 節約上下電時長，物料周轉時間。

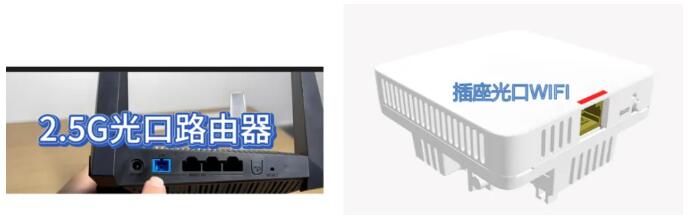

■ 測試方案應用于類似產品拓展：

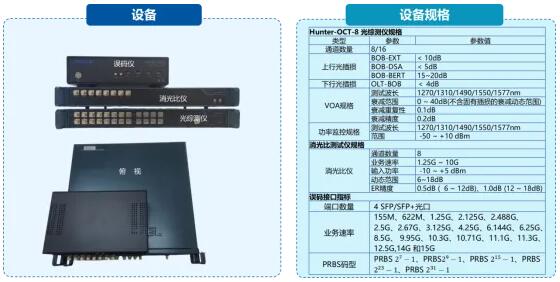

■ BOB設備規格

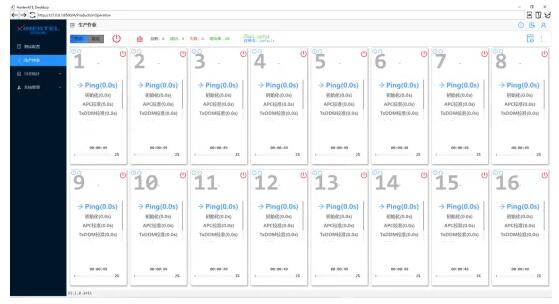

Hunter ATE是全新的BS架構自動化測試平臺，采用可視化配置，并搭配python腳本進行測試軟件開發，降低了軟件開發的難度，具有豐富的儀器庫的支持，可以快速完成測試軟件開發和生產環境部署。

• 簡單易用的扁平化、可視化配置，用戶可輕松上手；

• 測試效率和直通率相對1.0版本提升至少30%，達到業界一流水平；

• 16 DUT，7*24小時全天候穩定運行；

• 30+平臺功能測試項，任意拼接組合，構造各種復雜場景，滿足客戶不同的測試需求（寫號等功能測試、有線流量、BOB、出廠校驗等）。

■ 測試配置

綜上，本方案采用“一體化”合站方案，在產線快速驗證 PON 交換機的硬件功能、光學指標、流量轉發能力及軟件版本一致性，確保出廠產品 在典型業務負載下穩定運行，保證了產品品質并且提升了產能，為您打造一個精準、高效、面向未來的PON交換機生產測試解決方案。
